中国インテリジェント街路照明プロジェクト遠隔監視制御管理システム

I：仕様

the ch-l0101ループコントローラー 当社が独自に開発.、倉庫や工場の産業用照明,建物,駅,、電源制御用のスマートトンネル照明制御システム,など.,を対象としています。データを収集し、電源ループのステータスを監視するためのヒューマンマシンインターフェース,を介した照明器具の使用.

工場,倉庫,建物,および駅の従来の照明器具の管理は、多くの人的資源および材料資源を消費するだけでなく、特別な人員による手動制御および特別な人員の検査ステータス,を主に採用しています,。しかし、不適切な管理やタイムリーでない管理などの問題もあります.たとえば,タイムコントローラーやセオドライトなどの時空間機器を使用している場合でも、,毎日照明を切り替える必要があります,それでも複数回の管理を解決できない,曇りの日などの異常な気象操作,事故やその他の事故,そして現場での機器操作が依然として必要.別の例：厳格な制御方法,照明シーン,故障した機器を見つけるために人事検査のみに依存し,、これらの問題に対応して管理者にタイムリーで信頼性の高い運用データを提供することはできません.当社はデータ列を統合するこの照明制御機器を発売しました選択,障害監視,データ処理,ローカル手動制御,リモート制御,設定による自動操作,セオドライト,およびセンサーリンケージ.

機器はRS-485またはロラ通信方式を採用しています,リピーターなしのオープン環境で距離は2000メートルに達することができます。リピーターの場合、通信距離は10 , 000メートルに達する可能性があります.最大,機器には、単一回路電源のオンオフ制御,最大30 A（抵抗負荷）の各ループ制御電流があります。 .

ii：パラメータ

I ii：機能仕様

1. アッパーT erminalD 碑文

2. 下部端子の説明

3. インジケーターライト

4.B uttonD 碑文

5. ループパワーOn/OffC オントロールF 機能

1 ）.優先度を制御する

高優先度または同じレベルは低優先度または同じレベルの状態を変更できますが,、低優先度は高優先度の状態を変更できません.

制御モードは以下の優先順位に対応します.

2）.リカバリ自動実行操作,優先度レベル1（最高の優先度レベル）

現時点で,優先順位の状態 レベル 4は、以前に操作した制御状態に関係なく実行されます（インストール時の設定値に従って特定の操作が実行されます）.。

a) サーバーまたはクライアントがリモートで問題を発生させる“ 回復 自動実行” 指図.

b) "を押します 手動/自動-実行" ボタン デバイスパネル

c) オーバーホールスイッチが発行されました" 回復 自動実行".

3). ローカルM 年次C ontrol ,P riority レベル2

変更On-O パネルのループボタンを通るループのff状態.; このとき,手動コマンドを実行すると、優先度3と優先度4の制御コマンドは実行されません.。

4). リモートO perationC ontrol ,P riority レベル2

リモートly いっす e コントロール ループのオン/オフC を介してommandsS erverまたは c lient ;で 今回,制御ループは手動コマンド,を実行し、優先度3と優先度4の制御状態は実行されません.。

5）.オーバーホールスイッチ制御（非標準,はカスタマイズする必要があります）,優先度レベル2

オーバーホールスイッチを介して制御ループのオンオフコマンドを発行しました。このとき,すべてのループが手動コマンドを実行し,、優先度3と優先度4の制御状態は実行されません.。

6). 照明制御（非標準機能,をカスタマイズする必要があります）,優先度レベル3

照明値,を受け取ることにより、すべてのループのオンオフ状態が制御されます。 30分以内に照明値の更新がない場合,、自動実行状態が復元されます（この機能は標準構成ではありません）。照明値が継続的に更新される場合,、優先度4の制御状態は実行されません.この状態を実行するには設定する必要があります.

7). 優先度レベル3-モーションセンサー制御（非標準機能,をカスタマイズする必要があります）.

移動状態を受信する,すべてのループ導通を制御する,自動状態を復元するために一定時間遅延する,この状態を実行するように設定する必要があります.

8).P riority レベル4-- 緯度& 経度C オントロール

設定された緯度と経度の値を使用して日の出と日の入りの時刻を計算します,日の出の時刻はループを切断し,、日の入りの時刻はループを閉じます.オン/オフの時刻は日の出によって微調整できます日没のオフセット時間,微調整範囲は30分です.

優先度3および4の状態,の場合、実行できる状態は1つだけです,。この状態は、機器の設置時に設定する必要があり,、後で変更することもできます.。

9).P riority レベル4-- スケジュールC オントロール

設定された6セグメントの時刻表とオンオフステータス,to 制御ループon/ オフ.

優先度3および4の状態,の場合、実行できる状態は1つだけです,。この状態は、機器の設置時に設定する必要があり,、後で変更することもできます.。

10). 優先度4-信号制御 （非標準機能,はカスタマイズする必要があります）

制御機能が信号制御モード,に設定されている場合、信号制御機能が有効になります。

信号制御が切断されると,制御ループ電源が切断されます。信号制御値が閉じている場合,、制御ループ電源が閉じています.。

優先度3および4の状態,の場合、実行できる状態は1つだけです,。この状態は、機器の設置時に設定する必要があり,、後で変更することもできます.。

6. データ収集

R 感情的にまたはローカルに tを読む 彼はステータスをループし、 デジタルi 入力ポート デバイスによって収集されたステータス.

7. 電力消費量計測

単相電気エネルギーの内部統合me 結核 回路内の電気機器の消費電力を収集して記録するモジュール.

8. 電気パラメータ収集

電源の電圧,電流,と有効電力を収集して記録します 回路.

9. 障害レポート

ループ電源の出力ステータスがデバイス制御ステータス,と一致しない場合、電源ループの入力および出力ステータスを検出します,。電源ループ電源の障害が判別され、ヒューマンマシンインターフェイスデバイスに報告されます。例：ループデバイスの制御ステータスは閉じています,が、回線が異常に切断された場合のループ入力,デバイスは異常な出力を検出します,ループ障害はこの時点でデバイスによって報告されます.

10 . ランプ調光

ループ調光コントローラー,を使用すると、ランプの明るさを制御し、省エネの目的を達成できます.。

11 . 緊急O perationF 機能

制御バスや 一元化 コントローラー,ループの状態は、パネル.のスイッチボタンを使用してローカルで手動で制御できます。

12 . ロラW 怒りのないC コミュニケーションF 機能

Lora通信チャネル,を介して、デバイスとマンマシンインターフェイスデバイス間のデータ交換と制御コマンドの受信が実現されます.。

テクニカル-広告 見晴らしは次のとおりです。

a）. 最新のインターナショナルを採用 IoT ロラ通信技術 ,およびs 自己組織化ネットワーク技術, 通信距離,の信頼性と安全性が大幅に向上します.

b）.オープンエリアでのポイントツーポイント通信距離は最大2000m ,であり、発電所で測定された平均は最大1000m.です。

c）.リピーターの場合,測定された13000mの通常の通信.

13. rs-485通信機能

を通って rs-485 通信チャネル,デバイスとマンマシンインターフェースデバイス間のデータ交換と制御コマンド受信が実現されます.

テクニカル-広告 見晴らしは次のとおりです。

a）ゲートウェイのデバイス容量が255.に達する

b）強力な干渉防止,差動モード通信モード,ソフトウェアフォールトトレランス,信頼性の確保,エンジニアリングコストの削減,を前提として専用のRS-485通信回線,を使用する必要はありません。 .

14. ACとの連携機能C ontactor

三相電源は、3pまたは4pACコンタクタ.で制御できる特別な領域（街灯など）,で必要です。

15 . 拡張機能（非標準）)

a）リンケージF 機能

機器は、カメラ,コンベヤーベルトなどの照明システムの外部の機器とリンクできます。例：コンベヤーベルトが始動し,、コンベヤーベルトの対応する照明エリアの電源回路が閉じられ,、エリアの照明が補充されます.。

b）ループE xpansionF 機能

制御ループはカスケード接続できます.

iv：寸法の取り付け

1. 54mm * 87 . 5mm * 58 . 7mm±1mm

2. この装置は標準のレールで取り付けることができます.

v：w iringI 指示

1.l-inとn-inは電源ラインです, 220vac . l-out , n-outは、制御対象デバイスの電源コードに接続されています.

2 . 2つの485端子台があります,ワイヤシーケンスは同じ,であり、同じタイプの次のデバイスをカスケード接続できます.。

デザインの3., 485- 2はcに接続されています 集中型コントローラー ,および485- 1はループ調光コントローラに接続できます.

アプリケーション例

1. ローカルM 年次 オン/オフを切り替える

1）手動自動状態設定

観察するM 年次 -自動 インジケーターライト,インジケーターライトが点灯している場合,手動状態で動作していることを意味します-- 操作は必要ありません。それ以外の場合は,"手動を押します- 自動"ボタン,と手動自動表示灯が点灯し、手動状態になります。

2）開閉

手動状態,で"オン/オフライト"ボタンを押す,"ライトオン"インジケーターライトがオンになると、オンとオフの状態が順番に切り替わります. ,閉じた状態です.

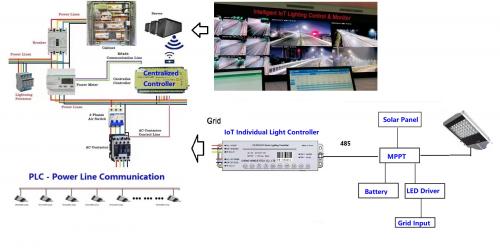

93kmの深セン外輪高速道路街路灯とトンネルライトグループに表示されるPLCとloraテクノロジーの詳細：
